怎么選擇合適的鹽霧試驗(yàn)？等級(jí)判定標(biāo)準(zhǔn)又是什么?
日期：2022-04-28 14:36:53 瀏覽量：3240 標(biāo)簽: 鹽霧試驗(yàn)
鹽霧試驗(yàn)是評(píng)價(jià)產(chǎn)品耐腐蝕能力的一項(xiàng)重要試驗(yàn)，主要利用鹽霧試驗(yàn)設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來(lái)考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗(yàn)。為幫助大家深入了解，本文將對(duì)鹽霧試驗(yàn)的相關(guān)知識(shí)予以匯總。如果您對(duì)本文即將要涉及的內(nèi)容感興趣的話(huà)，那就繼續(xù)往下閱讀吧。
鹽霧腐蝕就是一種常見(jiàn)和最有破壞性的大氣腐蝕。它分為二大類(lèi)，一類(lèi)為人工加速模擬鹽霧環(huán)境試驗(yàn)，另一類(lèi)為天然環(huán)境暴露試驗(yàn)。其中人工模擬鹽霧環(huán)境試驗(yàn)是利用一種具有一定容積空間的試驗(yàn)設(shè)備——鹽霧試驗(yàn)箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來(lái)對(duì)產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對(duì)產(chǎn)品進(jìn)行鹽霧試驗(yàn)，得出結(jié)果的時(shí)間也大大縮短。如在天然暴露環(huán)境下對(duì)某產(chǎn)品樣品進(jìn)行試驗(yàn)，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗(yàn)，只要24小時(shí)，即可得到相似的結(jié)果。
_20220428143552_185.png "怎么選擇合適的鹽霧試驗(yàn)？等級(jí)判定標(biāo)準(zhǔn)又是什么?")
人工模擬鹽霧試驗(yàn)包括中性鹽霧試驗(yàn)、乙酸鹽霧試驗(yàn)、銅加速乙酸鹽霧試驗(yàn)、交變鹽霧試驗(yàn),具體如下：
1、中性鹽霧試驗(yàn)(NSS試驗(yàn))
目前應(yīng)用領(lǐng)域最廣且使用最多的一種人工模擬鹽霧試驗(yàn)，一般情況下，它采用pH在6.5~7.2之間，濃度50g/L±5 g/L的氯化鈉水溶液作為噴霧溶液。試驗(yàn)溫度為35℃±2℃，同時(shí)要求80cm2的水平面積的平均沉降率在1.5mL/h±0.5mL/h。 通常來(lái)說(shuō)，24小時(shí)的中性鹽霧試驗(yàn)約等同于產(chǎn)品在自然環(huán)境下一年后的腐蝕情況，但人工加速模擬試驗(yàn)仍然與自然環(huán)境不同，因而不能完全替代。
2、乙酸鹽霧試驗(yàn)(AASS試驗(yàn))
在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展而來(lái)。它是在濃度50g/L±5 g/L氯化鈉溶液中加入適量的冰乙酸，使溶液的pH值為3.1~3.3。它的腐蝕速度比中性鹽霧試驗(yàn)約快3倍左右。
3、銅加速乙酸鹽霧試驗(yàn)(CASS試驗(yàn))
國(guó)外新近發(fā)展起來(lái)的一種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度50℃±2℃，并且在濃度50g/L±5 g/L氯化鈉溶液中加入濃度為0.26g/L±0.02 g/L氯化銅(CuCl2·2H2O)即0.205 g/L±0.015 g/L無(wú)水氯化銅。它的腐蝕速度大約是中性鹽霧試驗(yàn)8倍。
4、交變鹽霧試驗(yàn)
一種綜合鹽霧試驗(yàn)，它實(shí)際上是中性鹽霧試驗(yàn)加恒定濕熱試驗(yàn)。是采用5%氯化鈉溶液作為噴霧溶液在15℃~35℃下噴霧2h，再將試樣轉(zhuǎn)移至濕熱箱中貯存，貯存條件為：溫度(40±2)℃，相對(duì)濕度(93±3)%，組成一個(gè)循環(huán)。通過(guò)不同的循環(huán)次數(shù)以及貯存時(shí)間來(lái)達(dá)到不同的嚴(yán)酷等級(jí)。
鹽霧試驗(yàn)標(biāo)準(zhǔn)分為十級(jí)，是以企業(yè)試驗(yàn)標(biāo)準(zhǔn)為參考，符合實(shí)際情況。鹽霧試驗(yàn)標(biāo)準(zhǔn)具體分級(jí)及現(xiàn)象如下。
10級(jí)：無(wú)缺陷面積，外觀(guān)評(píng)級(jí)A，試樣表面外觀(guān)無(wú)變化;
9級(jí)：缺陷面積占比不超過(guò)0.1%，外觀(guān)評(píng)級(jí)B，試樣表面有輕微到中度的變色;
8級(jí)：缺陷面積占比介于0.1%~0.25%，外觀(guān)評(píng)級(jí)C，試樣表面嚴(yán)重變色或有極輕微的腐蝕物;
7級(jí)：缺陷面積占比0.25%~0.5%，外觀(guān)評(píng)級(jí)D，試樣表面嚴(yán)重的失光火出現(xiàn)極輕微的腐蝕產(chǎn)物;
6級(jí)：缺陷面積占比0.5%~1.0%，外觀(guān)評(píng)級(jí)E，試樣表面嚴(yán)重的失光，或在試樣局部表面上布有薄層的腐蝕產(chǎn)物或點(diǎn)蝕;
5級(jí)：缺陷面積占比1.0%~2.5%，外觀(guān)評(píng)級(jí)F，試樣表面有腐蝕產(chǎn)物或點(diǎn)蝕，且其中之一種分布在整個(gè)試樣表面上;
4級(jí)：缺陷面積占比2.5%~5%，外觀(guān)評(píng)級(jí)G，試樣表面上有厚的腐蝕產(chǎn)物層或點(diǎn)蝕;
3級(jí)：缺陷面積占比5%~10%，外觀(guān)評(píng)級(jí)H，試樣表面上有非常厚的腐蝕產(chǎn)物層或點(diǎn)蝕，并有深的點(diǎn)蝕;
2級(jí)：缺陷面積占比10%~25%，外觀(guān)評(píng)級(jí)I，試樣出現(xiàn)了基體金屬腐蝕的現(xiàn)象;
1級(jí)：缺陷面積占比25%~50%，屬?lài)?yán)重腐蝕現(xiàn)象。

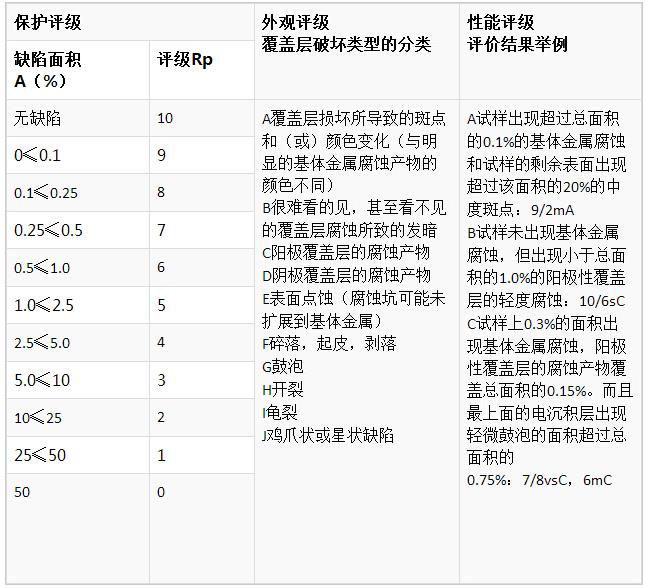

鹽霧測(cè)試等級(jí)判定標(biāo)準(zhǔn)
